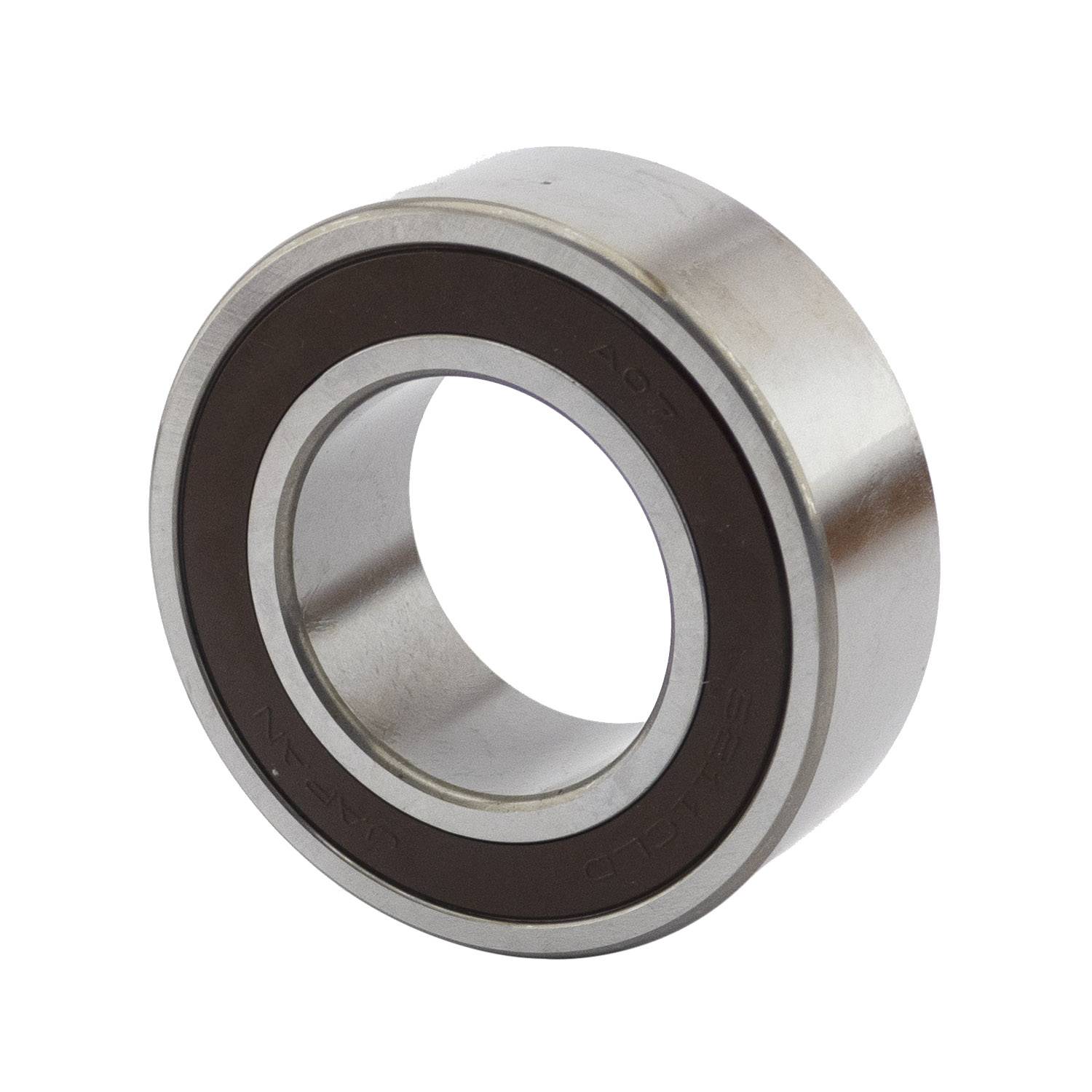

Подшипник SNR 5302EEG15

Размеры:

• марка: SNR;
• внутренний диаметр (d): 15 мм;
• наружный диаметр (D): 42 мм;
• ширина подшипника/внутреннего кольца (B): 19 мм;
• наружный диаметр внутреннего кольца (d1): 25,6 мм;
• внутренний диаметр наружного кольца (D1): 36,4 мм;
• точка приложения нагрузки на оси (а): 21,5 мм;
• угол контакта (α): 25 °;
• минимальный радиус галтели (rs): 1 мм;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 0,112 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 15,7 кН;
• статическая грузоподъёмность (C0): 10 кН;
• предельная усталостная нагрузка (Cu): 0,66 кН;
• коэффициент (f0): 13.6 кН;
• предельная частота вращения (N lim): 11000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 3,137 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,863 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 4,004 Гц;
• частота вращения: качающийся элемент (BRF): 2,002 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,392 Гц.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 20 мм;
• максимальный диаметр буртика вала (da max): 25,6 мм;
• максимальный диаметр буртика корпуса (Da max): 37 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.
