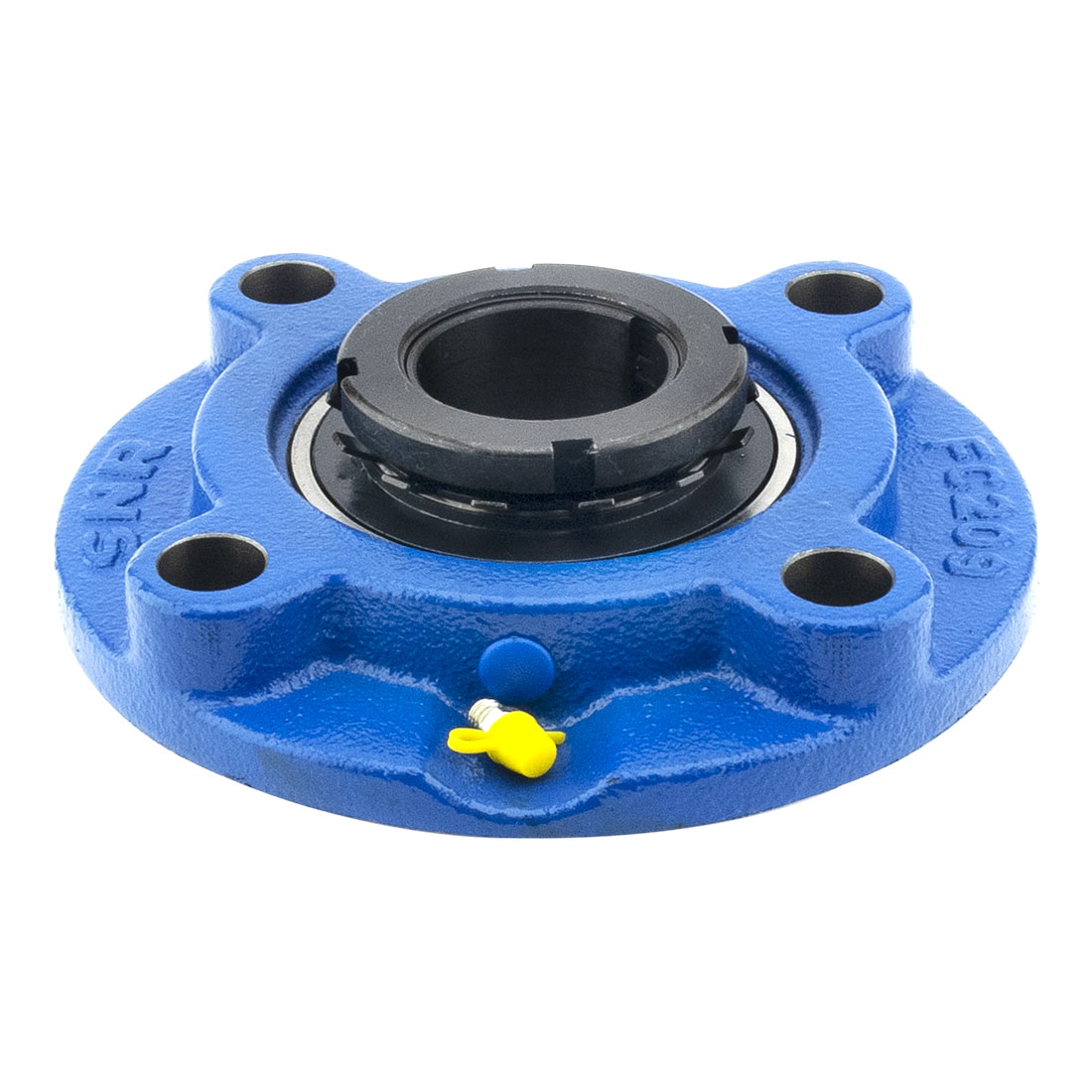

Корпус с шариковым подшипником SNR UKFC209H

Размеры:

• марка: SNR;
• высота корпуса (А): 38 мм;
• высота основания корпуса / высота фланца (A1): 10 мм;
• общая высота (корпус + вставка) от монтажной поверхности (A2): 36 мм;
• высота корпуса от монтажной поверхности (A4): 26 мм;
• ширина внутреннего кольца (B): 30 мм;
• общая ширина внутреннего кольца (B1): 50 мм;
• диаметр вала (d): 40 мм;
• наружный диаметр эксцентрикового кольца/накидной гайки (d1): 65 мм;
• расстояние от монтажной поверхности до центра подшипника (e): 10 мм;
• пресс-масленка (G): M6x1 мм;
• центрирующий диаметр (H3): 105 мм;
• расстояние между монтажными отверстиями (J): 132 мм;
• ширина/диаметр корпуса (L): 160 мм;
• размер монтажного отверстия (N): 16 мм мм;
• расстояние от гайки до середины подшипника (s1): 26 мм.

Производительность продукта:

• динамическая грузоподъёмность (C): 31,85 кН;
• статическая грузоподъёмность (C0): 20,8 кН;
• рабочая температура мин.: -20;
• рабочая температура макс.: 100.
