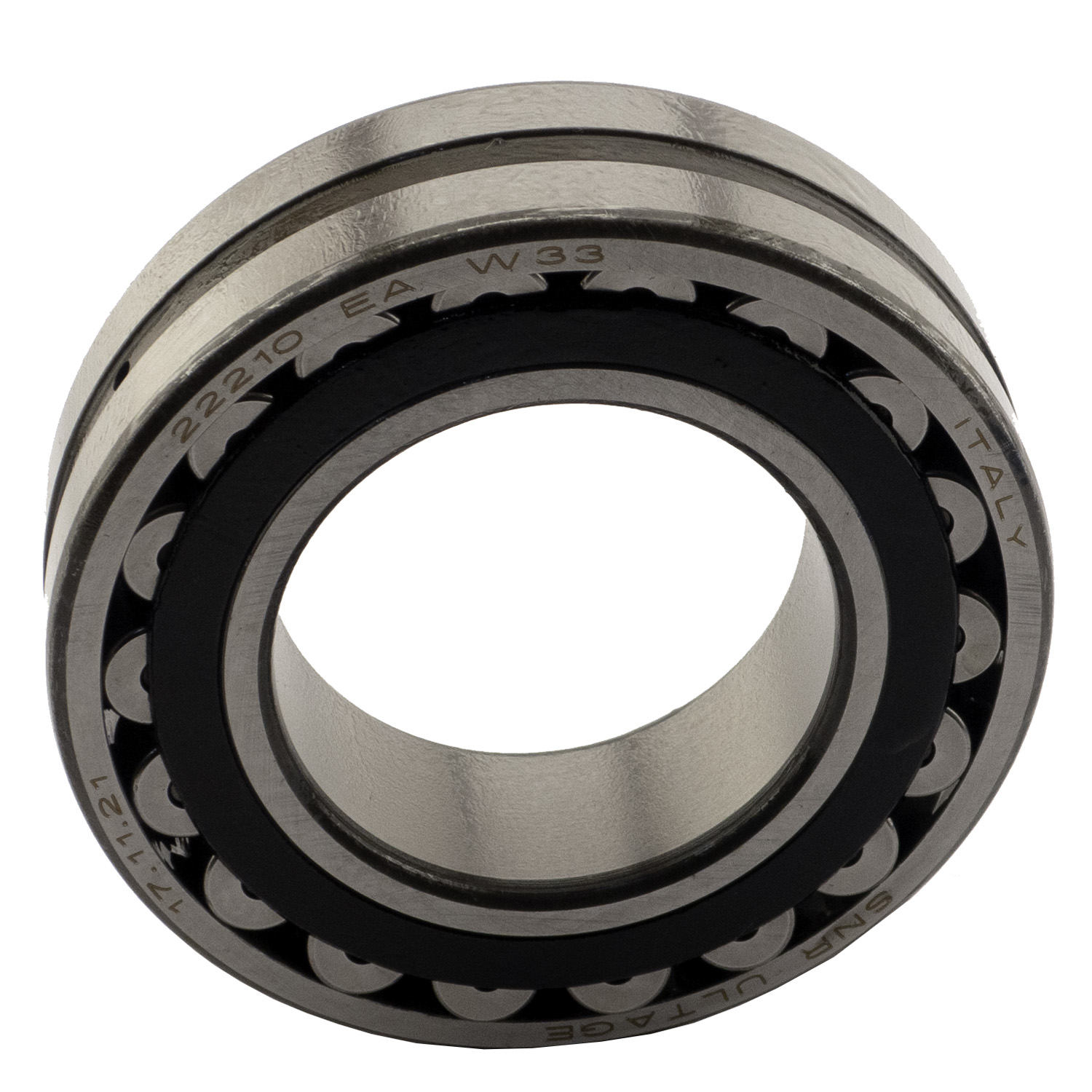

Подшипник NTN 22210EAKW33

Размеры:

• марка: NTN;
• внутренний диаметр (d): 50 мм;
• наружный диаметр (D): 90 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• наружный диаметр внутреннего кольца (d2): 59,5 мм;
• внутренний диаметр наружного кольца (D1): 80,7 мм;
• минимальный радиус галтели (rs): 1,1 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 5,83;
• диаметр отверстия (k): 2,5 мм;
• обозн. втулки: H310;
• класс радиального зазора: CN;
• вес: 0,577 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 130 кН;
• статическая грузоподъёмность (C0): 124 кН;
• предельная усталостная нагрузка (Cu): 15,1 кН;
• коэффициент (е): 0.24 кН;
• коэффициент статической осевой нагрузки (Y0): 2.78 кН;
• коэффициент осевой нагрузки (Y1): 2.84 кН;
• коэффициент осевой нагрузки (Y2): 4.23 кН;
• базовая частота вращения (N ref): 6700 об/мин;
• предельная частота вращения (N lim): 9100 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 57 мм;
• минимальный диаметр втулки (db): 55 мм;
• минимальная длина втулки (Ce): 9 мм;
• максимальный диаметр буртика корпуса (Da max): 83 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.
