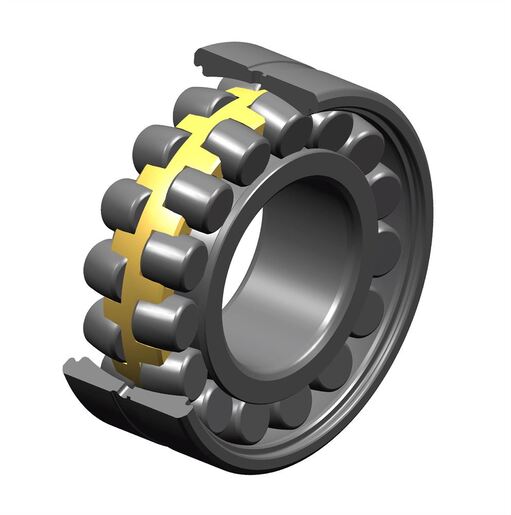

Подшипник NTN 21318D1

Размеры:

• марка: SNR;
• внутренний диаметр (d): 90 мм;
• наружный диаметр (D): 190 мм;
• ширина подшипника/внутреннего кольца (B): 43 мм;
• внутренний диаметр наружного кольца (D1): 161,5 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 0;
• b- ширина паза: 0;
• диаметр отверстия (k): 0 мм;
• класс радиального зазора: CN;
• вес: 6,03 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 370 кН;
• статическая грузоподъёмность (C0): 377 кН;
• предельная усталостная нагрузка (Cu): 41,3 кН;
• коэффициент (е): 0.22 кН;
• коэффициент статической осевой нагрузки (Y0): 2.93 кН;
• коэффициент осевой нагрузки (Y1): 3 кН;
• коэффициент осевой нагрузки (Y2): 4.47 кН;
• базовая частота вращения (N ref): 3400 об/мин;
• предельная частота вращения (N lim): 4300 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 6,72 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 9,28 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 6,024 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 3,012 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,42 Гц.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 0 мм;
• минимальный диаметр буртика вала (da min): 104 мм;
• максимальный диаметр буртика корпуса (Da max): 176 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
