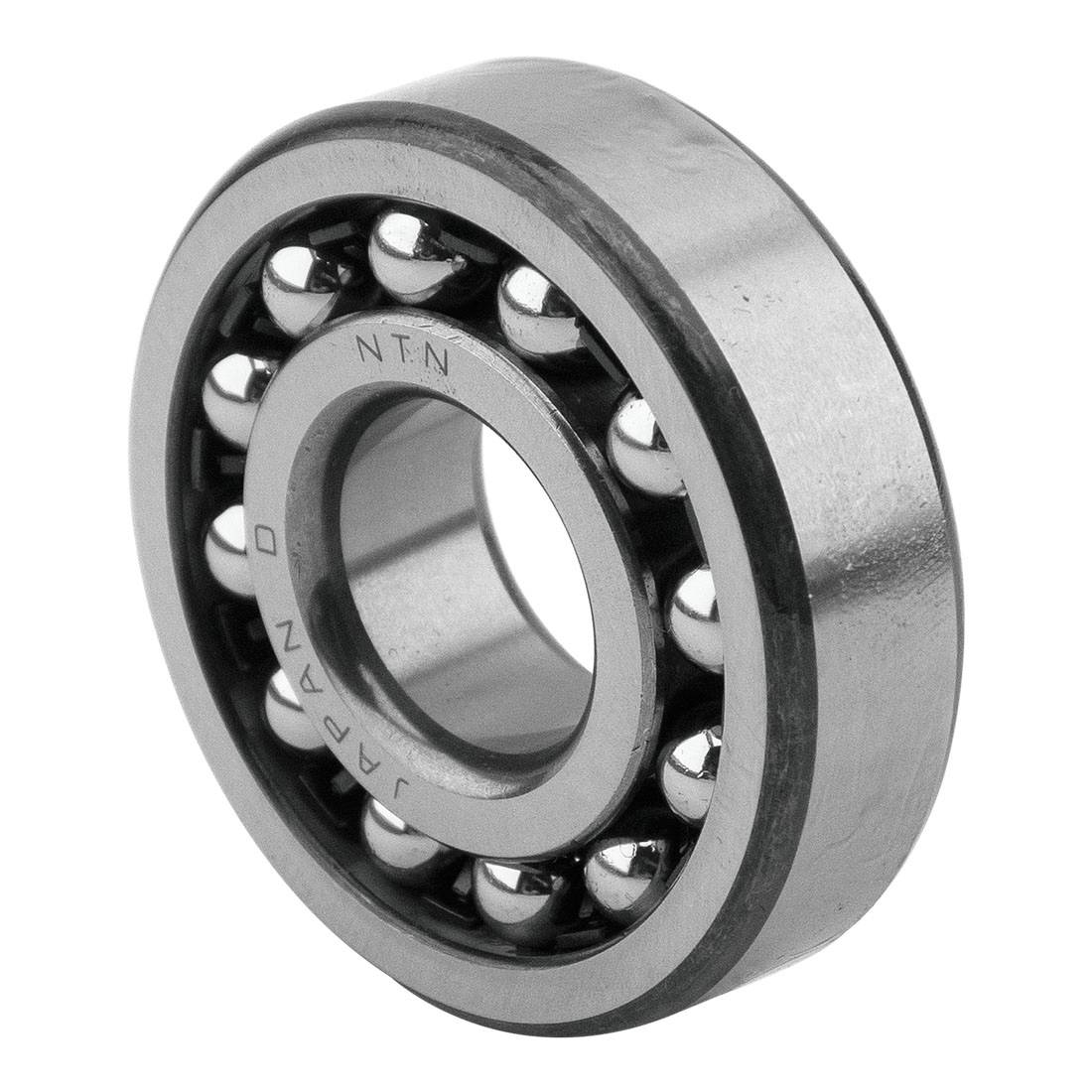

Подшипник NTN 1314S

Размеры:

• марка: NTN;
• внутренний диаметр (d): 70 мм;
• наружный диаметр (D): 150 мм;
• ширина подшипника/внутреннего кольца (B): 35 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 3,03 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 75 кН;
• статическая грузоподъёмность (C0): 27,7 кН;
• предельная усталостная нагрузка (Cu): 0,69 кН;
• коэффициент (е): 0.22 кН;
• коэффициент статической осевой нагрузки (Y0): 3 кН;
• коэффициент осевой нагрузки (Y1): 2.8 кН;
• коэффициент осевой нагрузки (Y2): 4.4 кН;
• предельная скорость при смазывании маслом (N lim): 5000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 4000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 81 мм;
• максимальный диаметр буртика корпуса (Da max): 139 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
