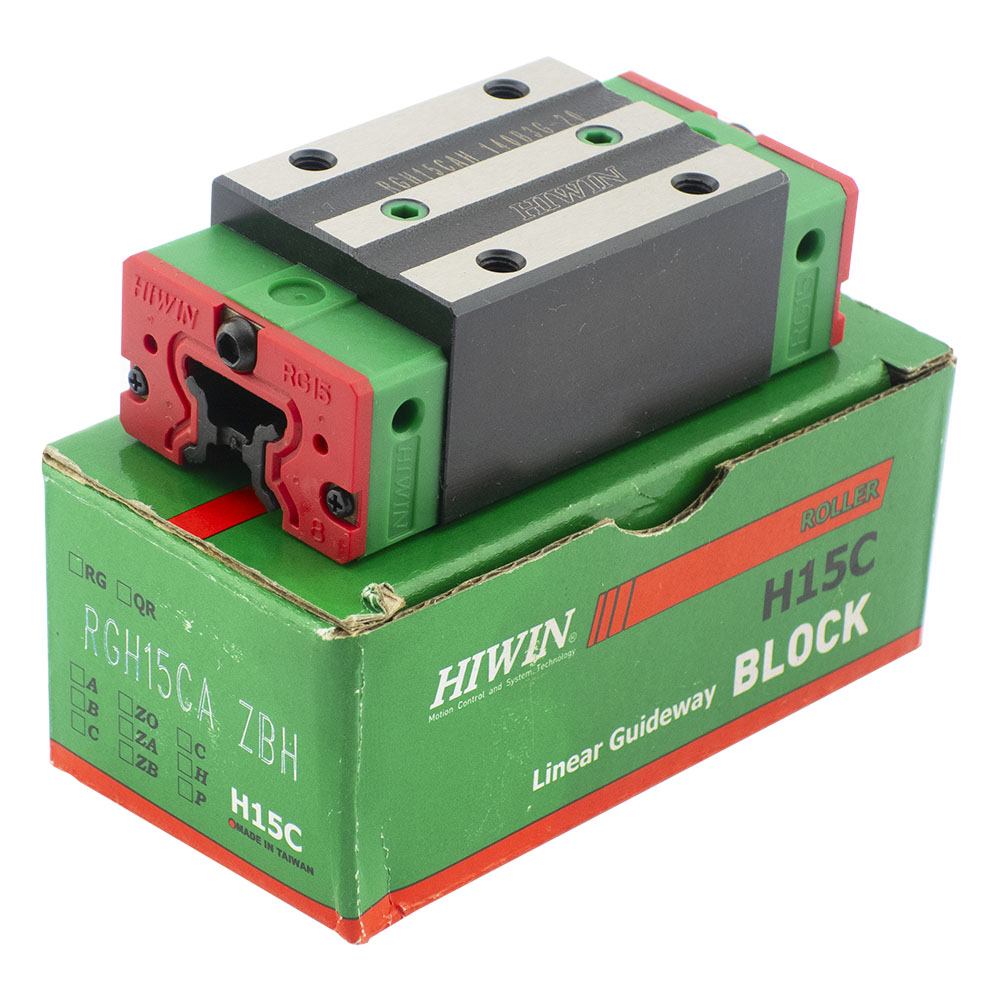

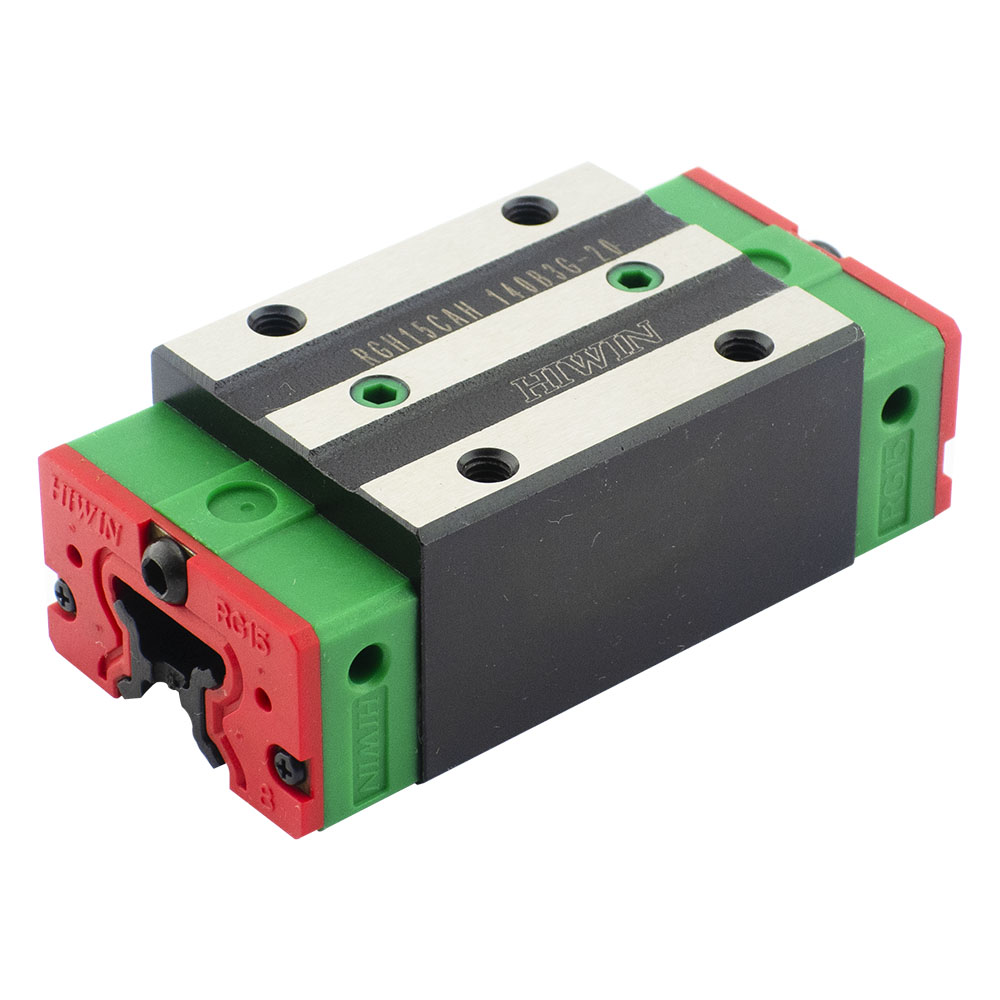

Блок системы линейного перемещения HIWIN RGH15CAZBH

Блок системы линейного перемещения  HIWIN RGH15CAZBH
Блок системы линейного перемещения  HIWIN RGH15CAZBH
Блок системы линейного перемещения  HIWIN RGH15CAZBH
Блок системы линейного перемещения  HIWIN RGH15CAZBH
Блок системы линейного перемещения  HIWIN RGH15CAZBH
Блок системы линейного перемещения  HIWIN RGH15CAZBH

395.44 BYN

В наличии: 8 шт.
Количество
Склад
Готовность к отгрузке
  • 8 шт.
    01
    Сейчас
Характеристики
Обозначение:
RGH15CAZBH
Вес, кг:
0,215

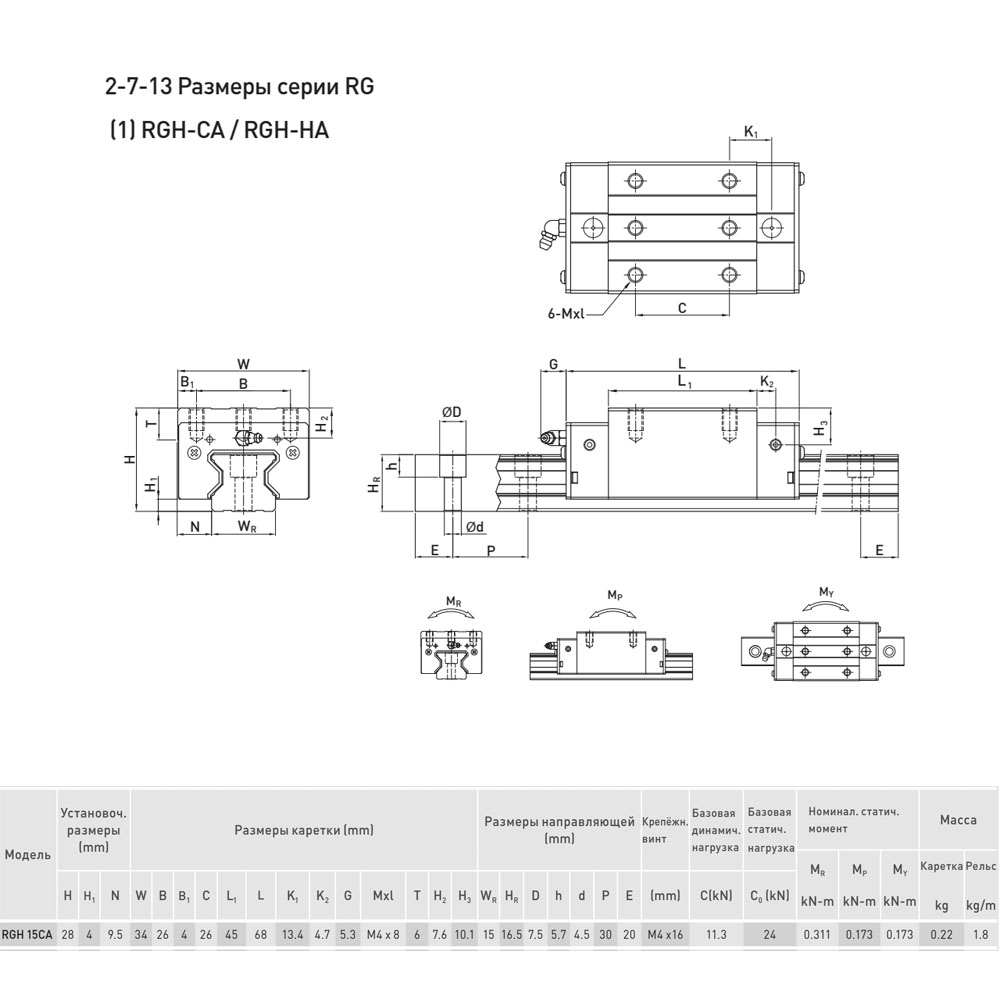

Размер, мм:
68 x 24 x 34
Производитель:
HIWIN
Описание

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGH15CAZBH имеет следующие параметры:

RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
H - прямоугольный тип каретки;
15 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 11,3 kN, базовая статическая нагрузка С0 - 24 kN);
A - вариант крепления "сверху";
ZB - тяжёлый предварительный натяг (0,10~0,12C, что составляет от 1,13 kN до 1,356 kN), условия применения: вибрации и толчки, требуется высокая жесткость;
H - высокий класс точности (допустимые отклонения по высоте ± 0,03 мм, допустимые отклонения по ширине ± 0,03 мм, среднее отклонение по высоте – 0,01 мм, среднее отклонение по ширине – 0,01 мм).

Конструкция линейных направляющих RG-серии

1  - каретка (блок)
2  - торцевая заглушка
3  - заглушка крепежного отверстия рельсовой направляющей
4  - рельс
5  - дорожки качения
6  - ролики
7  - нижнее уплотнение
8  - смазочный ниппель
9  - торцевое уплотнение (двойное уплотнение и скребок)

В отличии от шариковых систем в серии направляющих RG в качестве тел качения используются ролики. С помощью FEM-анализа был разработан уникальный дизайн с оптимальной структурой каретки и рельса, позволяющий обеспечить плавность перемещения. Благодаря системе с четырьмя рядами роликов, расположенных под углом 45 градусов, направляющие серии RG способны воспринимать высокие нагрузки в радиальном и поперечном направлениях, а также обеспечивать общую высокую жесткость системы. Контактное давление ролика распределяется по линии, поэтому концентрация напряжений в пятне контакта значительно снижена в отличии от шарика. В свою очередь это обеспечивает более длительный срок службы линейных направляющих серии RG, номинальный срок службы может быть рассчитан с использованием формул из каталога. В целом роликовые направляющие имеют более высокую грузоподъемность в меньших размерах в сравнении с шариковыми системами. Данный тип линейных направляющих является взаимозаменяемым, то есть каретки RG совместимы с рельсами этой же серии аналогичного типоразмера.

Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.

Купить опорные блоки RG15 можно с доставкой транспортной компанией в любой регион Беларуси. Также возможен самовывоз с нашего склада в агрогородке Сеница Минского района (для быстрой отгрузки рекомендуем согласовать время прибытия). Если в наличии требуемого количества в данный момент недостаточно, то поставка будет осуществлена в максимально сжатые сроки.

С более подробными техническими характеристиками профильных направляющих можно ознакомиться в каталоге производителя. При возникновении вопросов будем рады ответить вам по телефону, электронной почте или через мессенджеры.
